RoHS2対応品
最高使用温度:200℃
最高使用温度:200℃

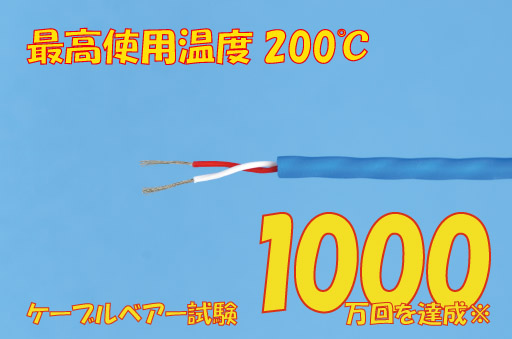

耐屈曲用 フッ素ゴム補償導線 KXースーパーF
KＸスーパーFは、ＪＩＳ Ｃ 1610 に準拠した Ｋ (クロメル－アルメル)熱電対のリード線として使用されるKX 補償導線です。
耐屈曲性や柔軟性に優れており、射出成型機やロボット等の可動部の配線にお薦めいたします。
フッ素ゴムは耐寒・耐熱・耐薬品・耐油性に優れています。

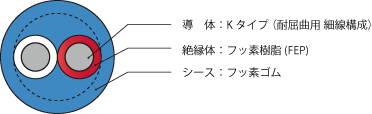

断面図
仕様
| 導 体 | JIS C 1610に準拠した KX(ニッケル・クロム合金 – ニッケル合金)の細線構成で可とう性に優れています｡ |
|---|---|
| 絶縁体及び外被 | 絶縁体 ： フッ素樹脂(FEP) シース ： フッ素ゴム（耐寒・耐熱・耐薬品・耐油性に優れています。） 色 別 ： (＋)＝赤、(－)＝白、シース＝青 (JIS 区分2)となっております｡ |
| 対撚り | それぞれ絶縁被覆した1対の補償導線を撚り合わせる事により平型よりも耐屈曲性を向上させています。 |
| 最高使用温度 | 200℃ |
構造
| 公称断面積 | 導体構成 | 絶縁体 | 対撚り | 被覆 | 仕上径 | 1条の最大長さ | 概算質量 | ||
|---|---|---|---|---|---|---|---|---|---|
| mm2 | 本数/素線径 本/mm | 外径mm | 厚さmm | 外径mm | 外径mm | 厚さmm | 外径mm | m | kg/km |
| 0.15 | 20/0.1 | 0.5 | 0.3 | 1.1 | 2.2 | 0.9 | 4.0 | 500 | 25 |
電気特性
| 熱起電力 | 温度に対する許容差 | ||
|---|---|---|---|
| ℃ | 50 | 100 | -25℃～200℃ |
| μＶ | 2023 | 4096 | ±100μＶ |
ケーブルベア試験
| 試料名 | 回数 | ||
|---|---|---|---|
| A | KXスーパーF | 200℃耐熱 | 1,000万回 |
| B | 20/0.1 x1P KX-6FSR=FKT | 180℃耐熱 | 1,000万回 |
| C | F社同等品 | 200℃耐熱 | 1,000万回 |
※測定データはいずれも実測値であり保証値ではありません。
