最高使用温度:200℃
1対丸型FEP絶縁･FEPシース補償導線
補償導線導体１対にそれぞれふっ素樹脂FEPで絶縁をし、介在と共に撚り合わせ、シースとしてふっ素樹脂FEPを施した丸型補償導線です。
必要により、遮蔽(静電誘導障害の除去)や保護編組(補償導線の外傷防止)を施す仕様もあります。
- 遮蔽(シールド)種類
IS:すずめっき軟銅線編組遮蔽 - 保護編組種類
SOS:ステンレス線保護編組 OS:すずめっき軟銅線保護編組
| 公称 断面積 |

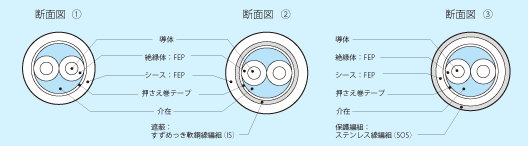

記号 | 断面図 | 導体 | 絶縁体 | 対 | 遮蔽 | シース | 保護 編組 |
仕上 | 1条の 最大長 |
概算 質量 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | 厚さ | 外径 | 外径 | 厚さ | 厚さ | 厚さ | 外径 | |||||
| mm2 | 本/mm | mm | mm | mm | mm | mm | mm | mm | mm | m | kg/km | ||
| 0.3 | 12/0.18 x1P □-6F-◇=FFR |
1 | 12/0.18 | 0.7 | 0.25 | 1.2 | 2.4 | – | 0.3 | – | 3.1 | 1,000 | 20 |
| 0.3 | 12/0.18 x1P □-6F-◇-IS=FFR |
2 | 12/0.18 | 0.7 | 0.25 | 1.2 | 2.4 | 0.3 | 0.3 | – | 3.7 | 1,000 | 33 |
| 0.3 | 12/0.18 x1P □-6F-◇-SOS=FFR |
3 | 12/0.18 | 0.7 | 0.25 | 1.2 | 2.4 | – | 0.3 | 0.3 | 3.7 | 1,000 | 33 |
| 0.5 | 7/0.3 x1P □-6F-◇=FFR |
1 | 7/0.3 | 0.9 | 0.25 | 1.4 | 2.8 | – | 0.3 | – | 3.5 | 1,000 | 26 |
| 0.5 | 7/0.3 x1P □-6F-◇-IS=FFR |
2 | 7/0.3 | 0.9 | 0.25 | 1.4 | 2.8 | 0.3 | 0.3 | – | 4.1 | 1,000 | 40 |
| 0.5 | 7/0.3 x1P □-6F-◇-SOS=FFR |
3 | 7/0.3 | 0.9 | 0.25 | 1.4 | 2.8 | – | 0.3 | 0.3 | 4.1 | 1,000 | 40 |
| 0.5 | 20/0.18 x1P □-6F-◇ =FFR |
1 | 20/0.18 | 1.0 | 0.25 | 1.5 | 3.0 | – | 0.3 | – | 3.7 | 1,000 | 29 |
| 0.5 | 20/0.18 x1P □-6F-◇-IS=FFR |
2 | 20/0.18 | 1.0 | 0.25 | 1.5 | 3.0 | 0.3 | 0.3 | – | 4.3 | 1,000 | 43 |
| 0.5 | 20/0.18 x1P □-6F-◇-SOS=FFR |
3 | 20/0.18 | 1.0 | 0.25 | 1.5 | 3.0 | – | 0.3 | 0.3 | 4.3 | 1,000 | 43 |
| 0.75 | 30/0.18 x1P □-6F-◇ =FFR |
1 | 30/0.18 | 1.2 | 0.25 | 1.7 | 3.4 | – | 0.35 | – | 4.2 | 1,000 | 39 |
| 0.75 | 30/0.18 x1P □-6F-◇-IS=FFR |
2 | 30/0.18 | 1.2 | 0.25 | 1.7 | 3.4 | 0.3 | 0.35 | – | 4.8 | 1,000 | 53 |
| 0.75 | 30/0.18 x1P □-6F-◇-SOS=FFR |
3 | 30/0.18 | 1.2 | 0.25 | 1.7 | 3.4 | – | 0.35 | 0.3 | 4.8 | 1,000 | 53 |
| 1.25 | 7/0.45 x1P □-6F-◇ =FFR |
1 | 7/0.45 | 1.35 | 0.3 | 1.95 | 3.9 | – | 0.4 | – | 4.8 | 1,000 | 51 |
| 1.25 | 7/0.45 x1P □-6F-◇-IS=FFR |
2 | 7/0.45 | 1.35 | 0.3 | 1.95 | 3.9 | 0.3 | 0.4 | – | 5.4 | 1,000 | 65 |
| 1.25 | 7/0.45 x1P □-6F-◇-SOS=FFR |
3 | 7/0.45 | 1.35 | 0.3 | 1.95 | 3.9 | – | 0.4 | 0.3 | 5.4 | 1,000 | 65 |
| 1.3 | 4/0.65 x1P □-6F-◇=FFR |
1 | 4/0.65 | 1.57 | 0.3 | 2.17 | 4.34 | – | 0.4 | – | 5.2 | 1,000 | 61 |
| 1.3 | 4/0.65 x1P □-6F-◇-IS=FFR |
2 | 4/0.65 | 1.57 | 0.3 | 2.17 | 4.34 | 0.3 | 0.4 | – | 5.8 | 1,000 | 74 |
| 1.3 | 4/0.65 x1P □-6F-◇-SOS=FFR |
3 | 4/0.65 | 1.57 | 0.3 | 2.17 | 4.34 | – | 0.4 | 0.3 | 5.8 | 1,000 | 74 |
| 2.3 | 7/0.65 x1P □-6F-◇=FFR |
1 | 7/0.65 | 1.95 | 0.3 | 2.55 | 5.1 | – | 0.4 | – | 6.0 | 1,000 | 92 |
| 2.3 | 7/0.65 x1P □-6F-◇-IS=FFR |
2 | 7/0.65 | 1.95 | 0.3 | 2.55 | 5.1 | 0.3 | 0.4 | – | 6.6 | 1,000 | 107 |
| 2.3 | 7/0.65 x1P □-6F-◇-SOS=FFR |
3 | 7/0.65 | 1.95 | 0.3 | 2.55 | 5.1 | – | 0.4 | 0.3 | 6.6 | 1,000 | 108 |
2対以上の多対の製品も製作できますのでご相談下さい。
概算質量は製品のみの参考計算値質量です。ドラムの質量は入っておりません。
※掲載品以外の特別仕様製品も承りますので当社営業部までお気軽にお問い合せ下さい。
