最高使用温度:200℃
1対平型FEP絶縁･ガラス編組被覆補償導線
補償導線導体１対にそれぞれふっ素樹脂FEPで絶縁をし、シースとしてガラス編組を施した平型補償導線です。
必要により、遮蔽(静電誘導障害の除去)や保護編組(補償導線の外傷防止)を施す仕様もあります。
- 遮蔽(シールド)種類
IS:すずめっき軟銅線編組遮蔽 - 保護編組種類
SOS:ステンレス線保護編組 OS:すずめっき軟銅線保護編組
| 公称 断面積 |

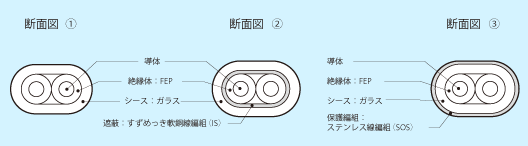

記号 | 断面図 | 導体 | 絶縁体 | 対 | 遮蔽 | シース | 保護 編組 |
仕上 | 1条の 最大長 |
概算 質量 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | 厚さ | 外径 | 外径 | 厚さ | 厚さ | 厚さ | 外径 | |||||
| mm2 | 本/mm | mm | mm | mm | mm | mm | mm | mm | mm | m | kg/km | ||
| 0.3 | 12/0.18 x1P □-6FGB-◇ |
1 | 12/0.18 | 0.7 | 0.25 | 1.2 | 1.2×2.4 | – | 0.25 | – | 1.7×2.9 | 1,000 | 12 |
| 0.3 | 12/0.18 x1P □-6FGB-◇-IS |
2 | 12/0.18 | 0.7 | 0.25 | 1.2 | 1.2×2.4 | 0.3 | 0.25 | – | 2.3×3.5 | 1,000 | 22 |
| 0.3 | 12/0.18 x1P □-6FGB-◇-SOS |
3 | 12/0.18 | 0.7 | 0.25 | 1.2 | 1.2×2.4 | – | 0.25 | 0.3 | 2.3×3.5 | 1,000 | 22 |
| 0.5 | 7/0.3 x1P □-6FGB-◇ |
1 | 7/0.3 | 0.9 | 0.25 | 1.4 | 1.4×2.8 | – | 0.25 | – | 1.9×3.3 | 1,000 | 16 |
| 0.5 | 7/0.3 x1P □-6FGB-◇-IS |
2 | 7/0.3 | 0.9 | 0.25 | 1.4 | 1.4×2.8 | 0.3 | 0.25 | – | 2.5×3.9 | 1,000 | 27 |
| 0.5 | 7/0.3 x1P □-6FGB-◇-SOS |
3 | 7/0.3 | 0.9 | 0.25 | 1.4 | 1.4×2.8 | – | 0.25 | 0.3 | 2.5×3.9 | 1,000 | 27 |
| 0.5 | 20/0.18 x1P □-6FGB-◇ |
1 | 20/0.18 | 1.0 | 0.25 | 1.5 | 1.5×3.0 | – | 0.25 | – | 2.0×3.5 | 1,000 | 18 |
| 0.5 | 20/0.18 x1P □-6FGB-◇-IS |
2 | 20/0.18 | 1.0 | 0.25 | 1.5 | 1.5×3.0 | 0.3 | 0.25 | – | 2.6×4.1 | 1,000 | 31 |
| 0.5 | 20/0.18 x1P □-6FGB-◇-SOS |
3 | 20/0.18 | 1.0 | 0.25 | 1.5 | 1.5×3.0 | – | 0.25 | 0.3 | 2.6×4.1 | 1,000 | 31 |
| 0.75 | 30/0.18 x1P □-6FGB-◇ |
1 | 30/0.18 | 1.2 | 0.25 | 1.7 | 1.7×3.4 | – | 0.3 | – | 2.3×4.0 | 1,000 | 25 |
| 0.75 | 30/0.18 x1P □-6FGB-◇-IS |
2 | 30/0.18 | 1.2 | 0.25 | 1.7 | 1.7×3.4 | 0.3 | 0.3 | – | 2.9×4.6 | 1,000 | 40 |
| 0.75 | 30/0.18 x1P □-6FGB-◇-SOS |
3 | 30/0.18 | 1.2 | 0.25 | 1.7 | 1.7×3.4 | – | 0.3 | 0.3 | 2.9×4.6 | 1,000 | 40 |
| 1.25 | 7/0.45 x1P □-6FGB-◇ |
1 | 7/0.45 | 1.35 | 0.3 | 1.95 | 1.95×3.9 | – | 0.3 | – | 2.6×4.5 | 1,000 | 33 |
| 1.25 | 7/0.45 x1P □-6FGB-◇-IS |
2 | 7/0.45 | 1.35 | 0.3 | 1.95 | 1.95×3.9 | 0.3 | 0.3 | – | 3.2×5.1 | 1,000 | 49 |
| 1.25 | 7/0.45 x1P □-6FGB-◇-SOS |
3 | 7/0.45 | 1.35 | 0.3 | 1.95 | 1.95×3.9 | – | 0.3 | 0.3 | 3.2×5.1 | 1,000 | 49 |
| 1.3 | 4/0.65 x1P □-6FGB-◇ |
1 | 4/0.65 | 1.57 | 0.3 | 2.17 | 2.17×4.34 | – | 0.3 | – | 2.8×4.9 | 1,000 | 43 |
| 1.3 | 4/0.65 x1P □-6FGB-◇-IS |
2 | 4/0.65 | 1.57 | 0.3 | 2.17 | 2.17×4.34 | 0.3 | 0.3 | – | 3.4×5.5 | 1,000 | 59 |
| 1.3 | 4/0.65 x1P □-6FGB-◇-SOS |
3 | 4/0.65 | 1.57 | 0.3 | 2.17 | 2.17×4.34 | – | 0.3 | 0.3 | 3.4×5.5 | 1,000 | 60 |
| 2.3 | 7/0.65 x1P □-6FGB-◇ |
1 | 7/0.65 | 1.95 | 0.3 | 2.55 | 2.55×5.1 | – | 0.3 | – | 3.2×5.7 | 1,000 | 63 |
| 2.3 | 7/0.65 x1P □-6FGB-◇-IS |
2 | 7/0.65 | 1.95 | 0.3 | 2.55 | 2.55×5.1 | 0.3 | 0.3 | – | 3.8×6.3 | 1,000 | 81 |
| 2.3 | 7/0.65 x1P □-6FGB-◇-SOS |
3 | 7/0.65 | 1.95 | 0.3 | 2.55 | 2.55×5.1 | – | 0.3 | 0.3 | 3.8×6.3 | 1,000 | 82 |
2対以上の多対の製品も製作できますのでご相談下さい。
概算質量は製品のみの参考計算値質量です。ドラムの質量は入っておりません。
※掲載品以外の特別仕様製品も承りますので当社営業部までお気軽にお問い合せ下さい。
