実験コーナー番外編では、これまでに4月は被覆熱電対線、5月は補償導線をご紹介致しました。今月はこの熱電対（被覆熱電対線）と補償導線を接続する際に使用する、熱電対専用コネクタ『ツインター』をご紹介致します。その中でも、特にお問い合わせの多い、付属品についてご紹介します。
付属品は、その名の通り付属なので、使用しなくても問題ありません。ご使用される環境や条件に応じて使用の有無を検討してください。

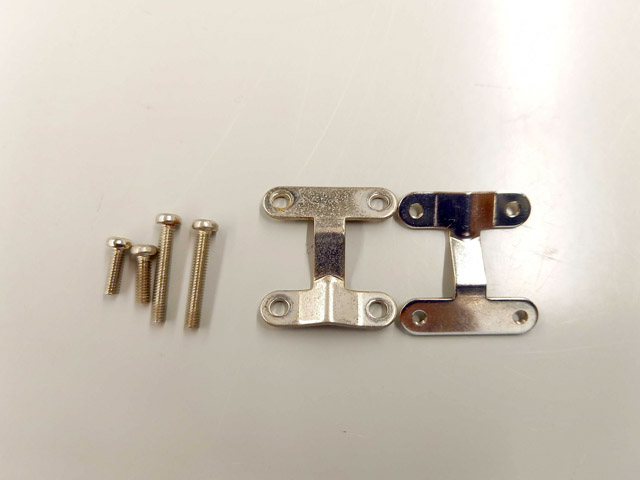

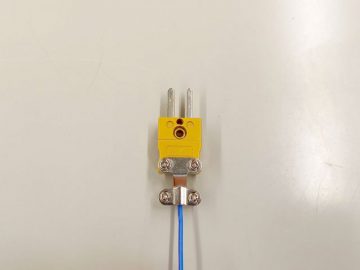

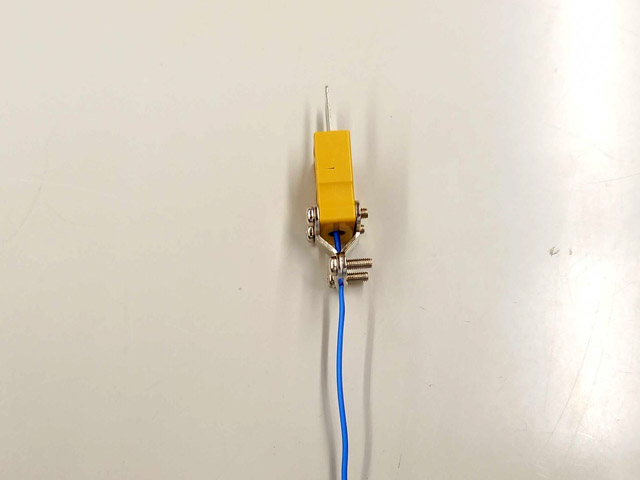

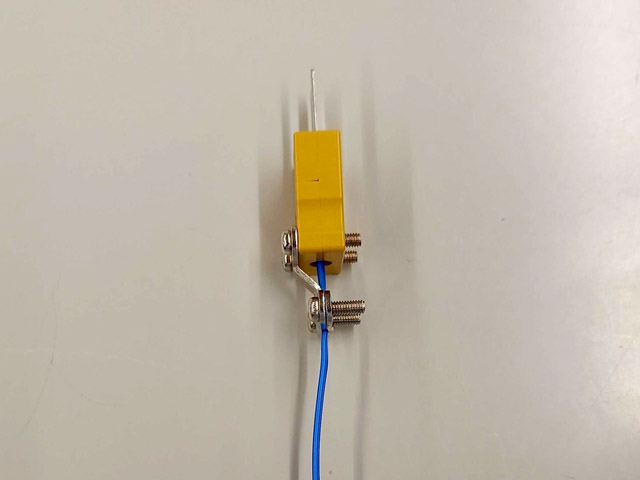

ケーブルクランプ(NDC-S/NDC-M)→両持ち

ツインターに接続している補償導線、熱電対線が外れないよう固定する製品です。
両持ちは電線を両側から固定するタイプです。

※写真はNDC-M

正面

横

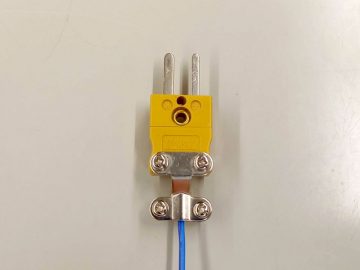

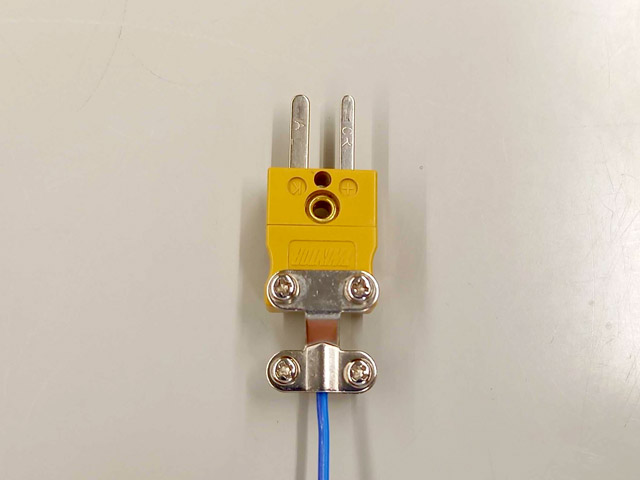

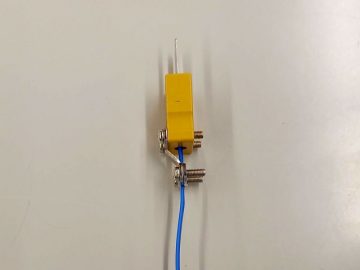

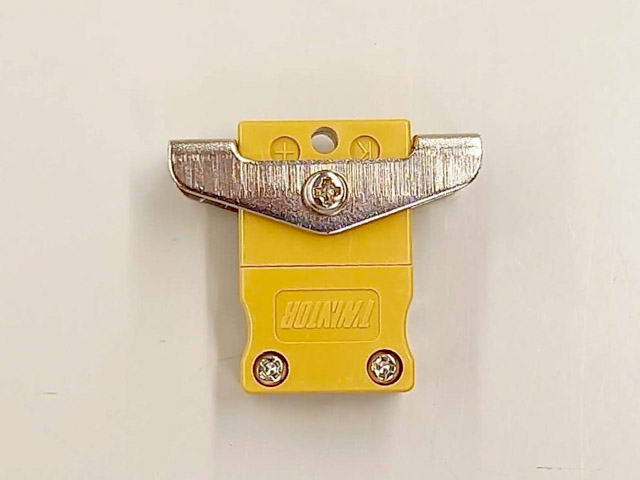

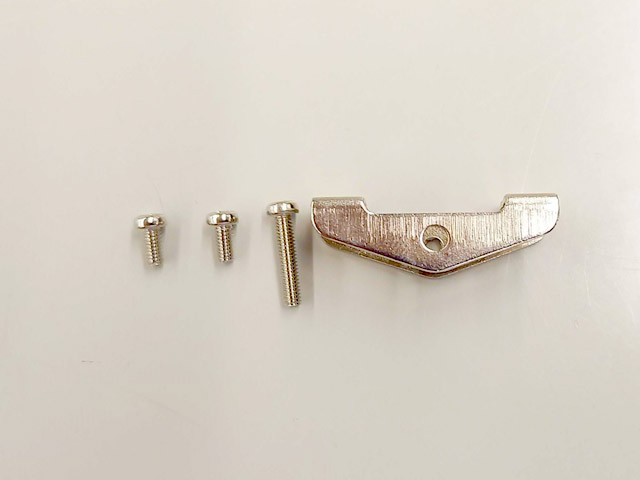

片持ちケーブルクランプ(NDC-SS/NDC-MS)

こちらもツインターに接続している補償導線、熱電対線が外れないよう固定する製品です。片持ちは電線を両側から固定しますが、ツインター本体への固定は片側からとなります。弊社では片持ちのご使用を推奨しております。

※写真はNDC-MS

正面

横

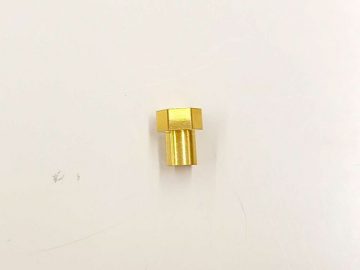

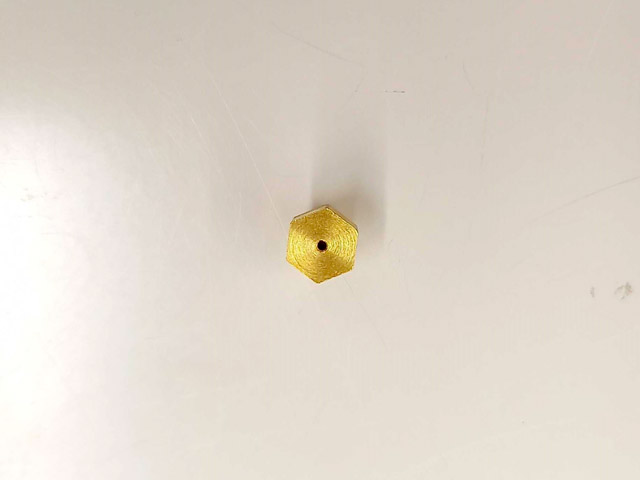

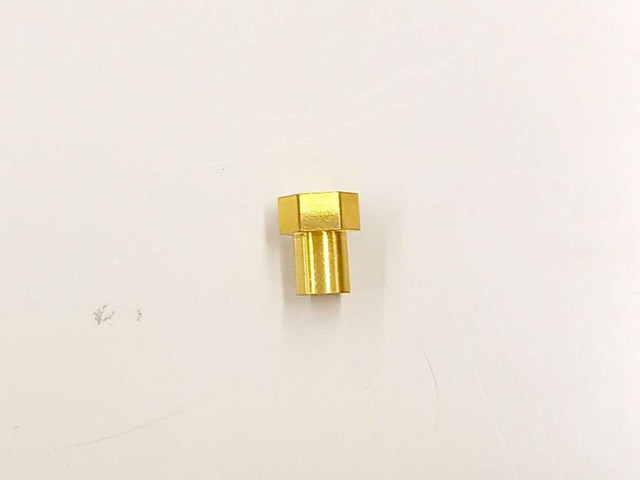

アダプター(NDA-S/NDA-M)

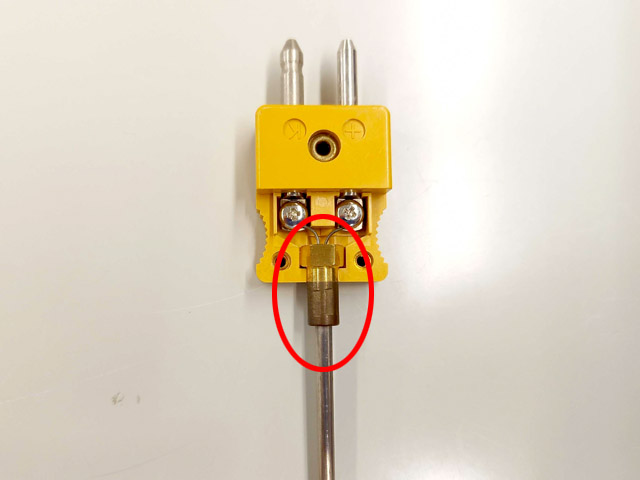

穴径 1.0mm の黄銅製アダプターです。
使用されるシース熱電対に合わせて穴径を調整してご使用ください。

※写真はNDA-S

アダプターの中心部の穴を金属シース部の穴径に合わせて広げてください。

シース部とアダプター部を溶接してご使用下さい。

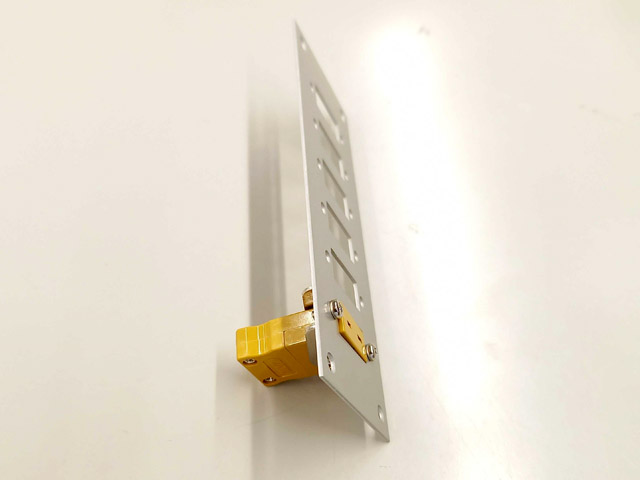

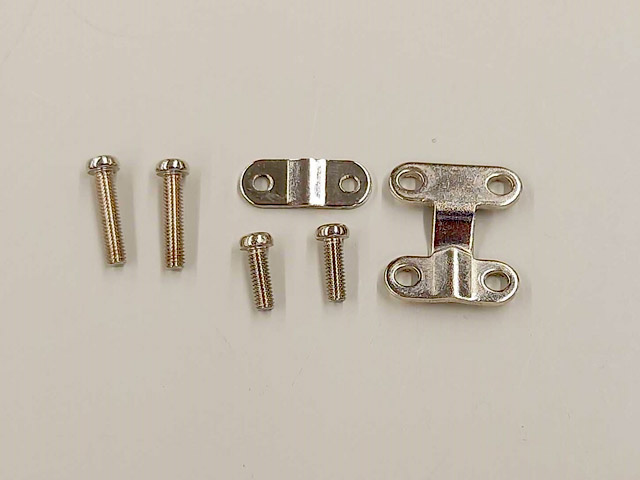

パネル取付金具(NDP-S/NDP-M)

機器のパネル面などにツインターを固定する際に使用します。

※写真はNDP-M

ツインターのハトメ穴を使用し、付属ネジで固定します。

取付金具をパネルへ取り付けます。
弊社ではミニチュアコネクタ用6P仕様のみ取り扱いがございます。
ミニチュアコネクタ用6P仕様以外のパネルをご希望の場合は、お手数ですがお客様ご自身でのご用意をお願いします。

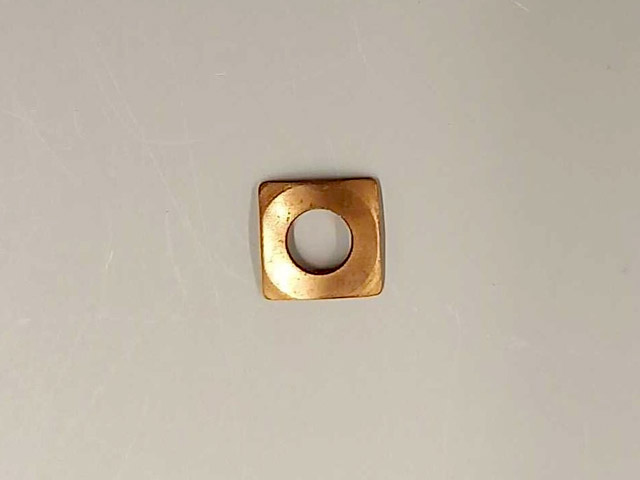

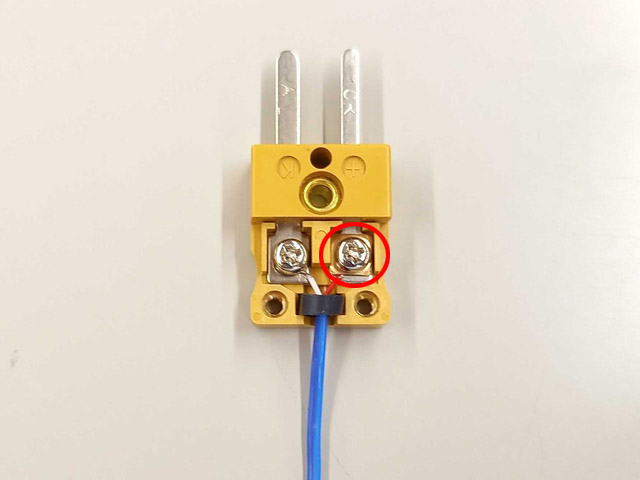

角座金(NDW-S/NDW-M)

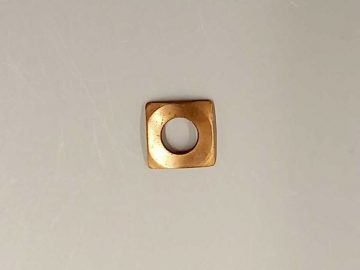

角座金は導体外径の細い熱電対・補償導線をコネクタと接続する際に、
ネジとツインターのピンの間に入れて導体を固定するために使用します。

※写真はNDW-M

プラグ・ジャックに各２個ずつ必要です。

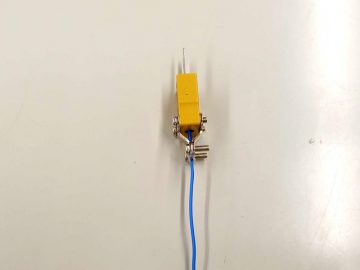

(上記写真は、比較の為に－側(左側)が角座金なし/+側（右側）が角座金ありとしています。)

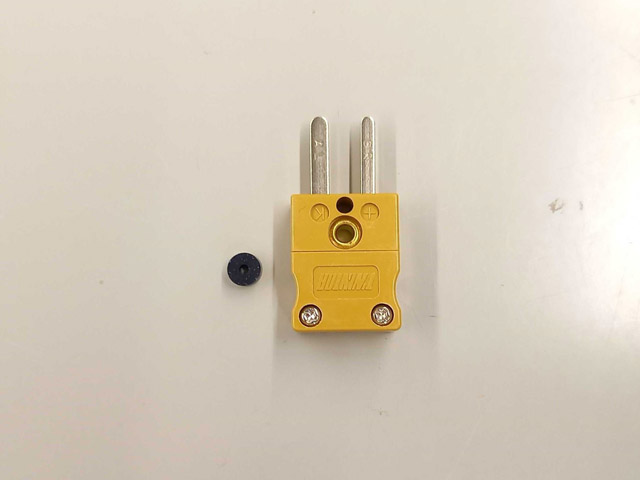

ゴムパッキン

ツインター本体、プラグ・ジャックに各1個につき1個ずつ付属しています。
外径が細い補償導線、熱電対線の根元に強い負荷がかかり折れないよう固定します。

※写真はミニチュア熱電対専用コネクタ

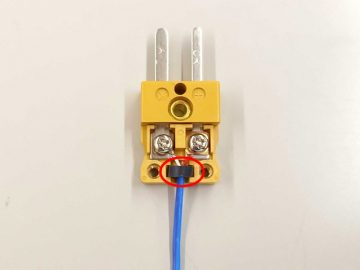

ゴムパッキンは、ツインター本体の下部真ん中あるくぼみに入れて使用します。

この他、ツインターに関するQ&Aは、こちら 熱電対専用コネクタ「ツインター」にもございます。ぜひ、ご覧ください。

また、この実験コーナーでは、取り上げて欲しい内容や実験のリクエストを募集しております。
ページ上部にあります「お問合せ」よりご連絡ください。

次号もお楽しみに。
